【建材網】電子束(EB)固化是在紫外固化基礎上，發展起來的輻射固化新技術。與傳統的熱固化相比，具有**、經濟、環保等特點，日益受到人們的重視，被譽為21世紀熱固性樹脂生產的新技術。據專家介紹，人們對EP光固化的研究，始于19世紀70年代末。其目標是獲得航空航天用高性能熱固性樹脂。通過對乙烯基酯、丙烯酸酯，以及甲基丙烯酸酯等體系的光固化，表明由于這些體系產品內應力高、空洞含量大、機械性能差、吸水率高，和玻璃化轉變溫度(Tg)低等缺點，而難以在航空航天等高技術領域得到應用。材料科學家繼而將眼光投向環氧樹脂，光固化環氧樹脂能克服以上缺點，可獲得高性能結構材料，并在固體發動機殼體材料等應用。專家就近年來世界環保法規日益完善，以紫外光固化涂料(UVCC)、水性涂料、高固體分涂料，和粉末涂料為代表的環保型綠色涂料則應運而生，成為人們關注和研究的熱點。UVCC由光敏樹脂(低聚物)、活性單體、光引發劑和各類添加劑組成。低聚物是含有C=C不飽和雙鍵的低分子質量樹脂，主要是不飽和聚酯、環氧丙烯酸酯(EA)、聚氨酯丙烯酸酯、聚酯丙烯酸酯、多烯/硫醇體系、聚醚丙烯酸酯、水性丙烯酸酯、陽離子樹脂等。環氧丙烯酸酯綜合性能優良，是目前應用較廣泛，用量較大的光固化低聚物。
　　
　　(三)結果與討論
　　
　　1、反應溫度的影響
　　
　　(1)反應溫度對NCO%的影響
　　

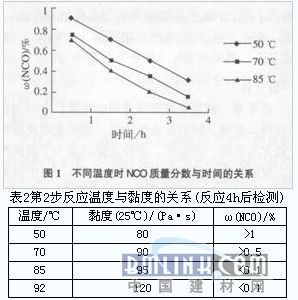

　　在光固化的聚氨酯合成中，尤為重要的是要讓NCO基團按設計的模式反應，在一般情況下如果殘留的NCO值，大于0.2%會影響到儲存的穩定性，這主要是在常溫下殘留的基團反應，是隨機的熱力學反應，而不是像高溫下的動力學模式的反應。據專家介紹，但如果只注意到NCO的降低，又會注意使體系的其他" >其他性能受到影響，比如黏度實際上是反應溫度高降低了NCO值，但引起了碳碳雙鍵的熱聚合，從而導致了黏度的上升。圖l給出了反應溫度與ω(NCO)質量分數在不同時間下的關系；表2給出了反應溫度與黏度的關系。
