【建材網(wǎng)】電子束(EB)固化是在紫外固化基礎(chǔ)上，發(fā)展起來(lái)的輻射固化新技術(shù)。與傳統(tǒng)的熱固化相比，具有**、經(jīng)濟(jì)、環(huán)保等特點(diǎn)，日益受到人們的重視，被譽(yù)為21世紀(jì)熱固性樹(shù)脂生產(chǎn)的新技術(shù)。據(jù)專家介紹，人們對(duì)EP光固化的研究，始于19世紀(jì)70年代末。其目標(biāo)是獲得航空航天用高性能熱固性樹(shù)脂。通過(guò)對(duì)乙烯基酯、丙烯酸酯，以及甲基丙烯酸酯等體系的光固化，表明由于這些體系產(chǎn)品內(nèi)應(yīng)力高、空洞含量大、機(jī)械性能差、吸水率高，和玻璃化轉(zhuǎn)變溫度(Tg)低等缺點(diǎn)，而難以在航空航天等高技術(shù)領(lǐng)域得到應(yīng)用。材料科學(xué)家繼而將眼光投向環(huán)氧樹(shù)脂，光固化環(huán)氧樹(shù)脂能克服以上缺點(diǎn)，可獲得高性能結(jié)構(gòu)材料，并在固體發(fā)動(dòng)機(jī)殼體材料等應(yīng)用。專家就近年來(lái)世界環(huán)保法規(guī)日益完善，以紫外光固化涂料(UVCC)、水性涂料、高固體分涂料，和粉末涂料為代表的環(huán)保型綠色涂料則應(yīng)運(yùn)而生，成為人們關(guān)注和研究的熱點(diǎn)。UVCC由光敏樹(shù)脂(低聚物)、活性單體、光引發(fā)劑和各類添加劑組成。低聚物是含有C=C不飽和雙鍵的低分子質(zhì)量樹(shù)脂，主要是不飽和聚酯、環(huán)氧丙烯酸酯(EA)、聚氨酯丙烯酸酯、聚酯丙烯酸酯、多烯/硫醇體系、聚醚丙烯酸酯、水性丙烯酸酯、陽(yáng)離子樹(shù)脂等。環(huán)氧丙烯酸酯綜合性能優(yōu)良，是目前應(yīng)用較廣泛，用量較大的光固化低聚物。
　　
　　3、加料順序
　　
　　按聚氨酯低聚物的合成原理有2種加料順序：第1種(A法)是先用HDI與HEA，反應(yīng)后再與聚酯的羥基反應(yīng)；第2種(B法)是先用HDI，與聚酯的羥基反應(yīng)后再加入HEA反應(yīng)，反應(yīng)后的有關(guān)性能見(jiàn)表5。

　　
　　2種反應(yīng)較后的結(jié)果看，B法的NCO值稍大黏度也較大一些，在應(yīng)用中2組的性能相差不大。但反應(yīng)的操作性上B法不易控制，剛開(kāi)始第1步反應(yīng)，分子自由交聯(lián)導(dǎo)致分子的結(jié)構(gòu)受影響，副反應(yīng)較多。而在后期黏度大增反應(yīng)攪拌困難。為使分子的質(zhì)量分布均勻，分子結(jié)構(gòu)按設(shè)計(jì)進(jìn)行排布，A法更有利于反應(yīng)且易控制，所以專家，選擇了A法。
　　
　　4、預(yù)聚體的一般性能
　　

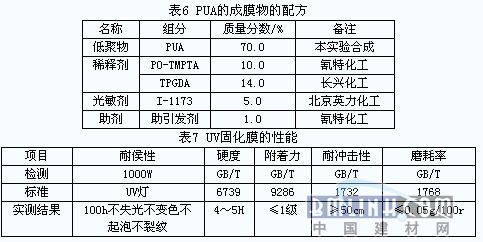

　　我們把預(yù)聚體按表6的配方制成紫外光固化的成膜物，在樺木板上制成涂布量為80g/m2的濕膜，經(jīng)紫外光在15m/min固化速度固化成膜，其測(cè)試的相關(guān)性能見(jiàn)表7。據(jù)專家介紹，可以看出具有比較優(yōu)異的附著力，及韌性、耐磨性、硬度高、耐候性好等優(yōu)點(diǎn)。

　　
　　(四)結(jié)語(yǔ)
　　
　　用HDI和三官能度的羥基聚酯及丙烯酸羥乙酯，合成了可紫外光固化的低聚物，第1步反應(yīng)溫度控制在45～50℃，第2步反應(yīng)控溫在75℃較好，先加入丙烯酸羥乙酯進(jìn)行第l步反應(yīng)，可以合成出分子質(zhì)量均勻的聚合物。專家說(shuō)，該聚合物具有固化速度快，成膜比較柔韌、耐磨、附著力優(yōu)、硬度好、耐候性好等優(yōu)點(diǎn)。
