1.4制備工藝
　　
　　在低速攪拌（800r/min）的條件下，按配方設計用量加入水、丙二醇、DP-01、X-405、F-111、AMP-95，分散25min。在高速攪拌（3000r/min）的條件下，按配方設計用量加入鈦白粉、煅燒高嶺土、重鈣粉，分散60min，然后通過錐形磨研磨至細度小于30μm，出料備用。在低速攪拌（500r/min）的條件下，將TEXANOL、乳液、消泡劑和增稠劑加入漿料中，攪拌均勻并調整至合適的粘度，即得彈性建筑外墻乳膠漆。
　　
　　1.5性能指標
　　

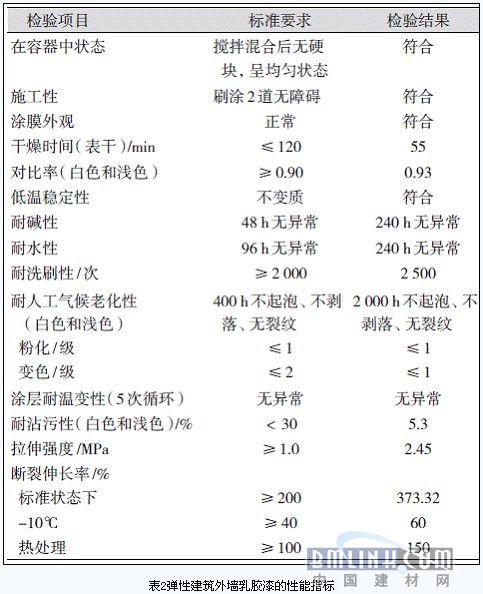

　　根據中華人民共和國建筑工業行業標準JG/T172—2005（彈性建筑涂料）進行性能測試，結果見表2。

　　
　　2.結果與討論
　　
　　2.1乳液的篩選
　　

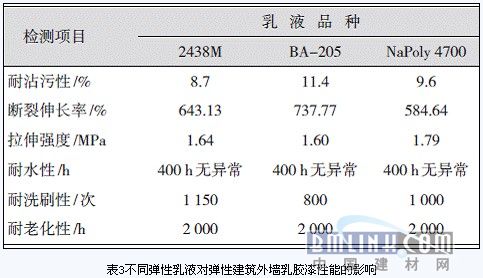

　　作為彈性涂料的成膜物質，應選擇既軟又韌，彈性模量低，極限強度適中，延伸率高的乳液。本研究選取3種不同廠家的彈性乳液，在配方相同（PVC30%）的基礎上，考察不同乳液對彈性建筑外墻乳膠漆性能的影響，結果見表3。

　　從表3中可以看出：3種彈性乳液制備的乳膠漆在耐水性和耐老化性方面均很，在測試周期內沒有區別。但是綜合考慮耐沾污性、斷裂伸長率、拉伸強度和耐洗刷性的測試結果，2438M更為出色，雖然這3種乳液的玻璃化轉變溫度（Tg）都是-22℃，而且較低成膜溫度也都在0℃以下，但2438M是一種采用紫外交聯技術聚合而成的乳液，在乳液聚合時，加入紫外交聯劑，并使用了特殊的親水性官能團，使乳液粒子表面存在著有效的親水官能團，從而使耐水性與濕潤性同時并存。親水性的涂膜表面能夠使水的接觸角變小，同時提高水的潤濕性，使附著在涂膜表面的親水、親油性污染物均容易被雨水沖洗掉，從而保持墻面清潔，因而耐沾污性更為優異，因此本研究采用2438M作為成膜物基料。
