2.2顏料體積濃度（PVC）的影響
　　

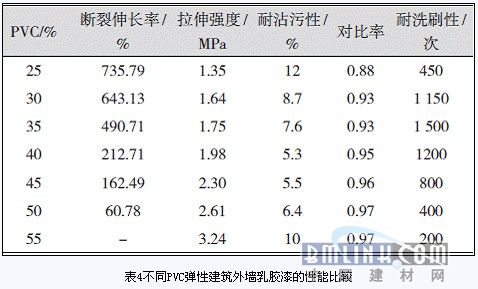

　　乳膠漆較主要的固體組分是顏料、填料和基料聚合物，它們是構成干涂膜的關鍵組分，從某種意義上說，顏料和填料在乳膠漆中起骨架作用，而乳液聚合物起粘結作用。PVC就反映了這三者在涂膜中的體積關系。PVC高，說明粘結劑少，顏、填料多；反之，說明粘結劑多，顏、填料少。PVC可根據配方的具體要求進行調整。表4為不同PVC彈性建筑外墻乳膠漆的性能比較。

　　由表4可以看出：隨著PVC的增加，彈性建筑外墻乳膠漆的斷裂伸長率從735.79%下降到幾乎無斷裂伸長率，拉伸強度則逐漸升高，耐沾污性在5.3%~12%之間，對比率逐漸升高，耐洗刷性先升高后降低。隨著PVC的增加，乳液含量逐漸降低，漆膜的斷裂伸長率逐漸下降。顏填料的百分含量增加后，拉伸強度逐漸上升，這是因為隨著顏填料含量的增加，相當于漆膜中骨架結構成分增加，能有效地提高漆膜的機械物理性能，因此拉伸強度提高。對比率主要和顏料的添加量有關，也和能起輔助遮蓋作用的填料有關，隨著顏填料體積含量的增加，對比率逐漸提高。耐沾污性在PVC為25%時較低，這主要是由于乳液的含量太高，由于乳液本身的玻璃化轉變溫度（Tg）較低，所以耐沾污性一直都是彈性乳膠漆發展的一個瓶頸。隨著顏填料在漆膜中體積含量的增加，漆膜的耐沾污性變好，當PVC提高到40%以后，漆膜的耐沾污性較好，當PVC達到55%時，耐沾污性又降低，引起這個現象的原因是：當PVC大于CPVC時，乳膠粒子不能完全包覆住顏填料粒子，因此在漆膜中就會產生空隙，這些空隙導致了耐沾污性的下降。耐洗刷性也呈現先升高后降低的趨勢，當PVC較低時，乳液含量高，漆膜較容易被破壞，當PVC升高時，起骨架作用的顏填料能保證漆膜不被輕易破壞，但PVC太高時，成膜后乳膠粒子不能較完整的包覆顏填料，漆膜還是較容易破壞。
　　
　　表4數據和相應的標準比較后，可以得出這樣的結論：PVC高于40%后，乳膠漆的有些性能不能達到標準的要求。因此，彈性建筑外墻乳膠漆的PVC必須要控制在40%以內。
