硅溶膠在水性柳編漆中的應用

　　3.結果討論
　　
　　3.1硅溶膠對柳編漆耐水性的影響
　　
　　在CNCIA-HG/T0002－2009標準中只對水性柳編清漆提出了耐水性的要求，本文探索用硅溶膠來提高清漆的耐水性。因為硅溶膠粒徑一般為5-80nm，細顆粒的二氧化硅具有較高活性，能與某些無機鹽和金屬氧化物生成新的硅酸鹽無機高分子化合物,并硬化成膜,此無機涂膜致密具有不可回復性，抗水性好。且硅溶膠能通過毛細管滲透到基材的內部,阻塞微細的毛細管,防止水分子的滲透,使耐水性提高[3]。但是硅溶膠與有機高聚物乳液物理混溶后，乳液中的有機高分子均勻的分布在“硅-氧-硅”無機涂層的間隙中[4]，導致涂膜表面的不平整性增加，對光易形成散射，從而光澤降低。

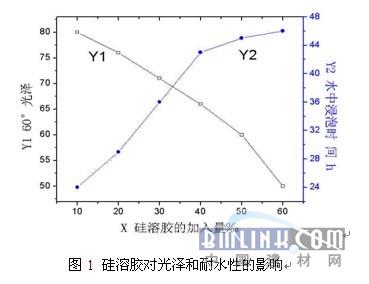

　　由圖1可知，隨著硅溶膠的加入量增大，涂膜的光澤急劇下降；涂膜的耐水性逐漸提高，但是到達一定量后，隨著硅溶膠的增加，涂膜耐水性提高不明顯。由此確定硅溶膠的較佳添加量為50‰，此時的60°光澤為60左右，耐水近48h。
