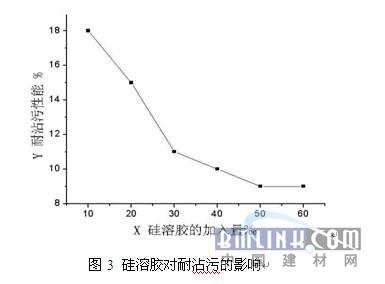

由圖3可知，隨著硅溶膠含量的增加，涂膜的耐沾污性越好。但綜合考慮性能，較終確定硅溶膠的添加量為30-50‰。因?yàn)楣柩蹑I能大，表面能低，混拼有機(jī)乳液后，既可以改善乳液的柔性，增加涂膜硬度，又能降低涂膜的表面能，可以有效降低污染物的附著。
　　
　　3.4硅溶膠對(duì)柳編漆耐擦洗的影響
　　
　　柳編制品的耐沾污性雖然得到提高，但時(shí)間久了還是存在灰塵附著的問(wèn)題，這時(shí)為了保證柳編制品的裝飾和使用性能，要求水擦洗過(guò)程不會(huì)對(duì)漆膜造成影響。超微細(xì)顆粒的二氧化硅具有較大的比表面積，容易形成牢固的硅氧鍵網(wǎng)狀骨架，這種涂膜結(jié)構(gòu)非常致密堅(jiān)硬[5]，所以硅溶膠的加入可以提高漆膜的致密性，增加涂膜的硬度，提高耐沾污性和耐擦洗性。考慮清漆的PVC低，相對(duì)來(lái)說(shuō)符合使用要求，所以此項(xiàng)指標(biāo)僅考慮柳編底漆和柳編面漆，產(chǎn)品參照GB/T9756-2001合成樹脂乳液內(nèi)墻涂料標(biāo)準(zhǔn)及其檢測(cè)方法，進(jìn)行衡量耐擦洗性。

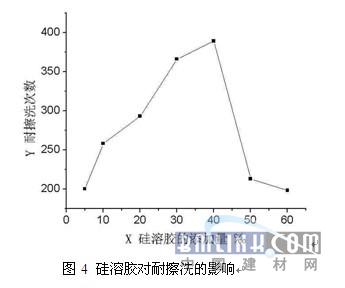

　　由圖4可知，隨著硅溶膠的增加，涂料的耐擦洗性增強(qiáng)，但到達(dá)一定程度后不再隨之增強(qiáng)而是減弱，因?yàn)楣枞苣z的量增大，涂料極易絮凝或?qū)е氯橐浩迫椋�較終造成涂膜不致密，較終確定硅溶膠的加量為40‰時(shí)，涂膜的耐擦洗性較好。
